綜合布線系統就如同大樓的神經系統，它的成功與否決定了大樓的成敗，因此，擁有一套高品質的綜合布線系統至關重要。
今天，就來跟大家分享一下綜合布線系統的常見分類。
綜合布線系統可劃分成六個部分，其中三個子系統：配線（水平）子系統；干線（垂直）子系統；建筑群子系統；外加三個部分：工作區、設備間、管理。

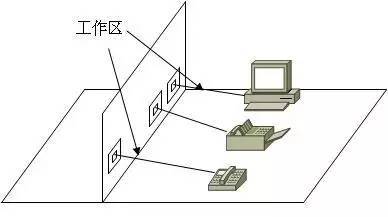

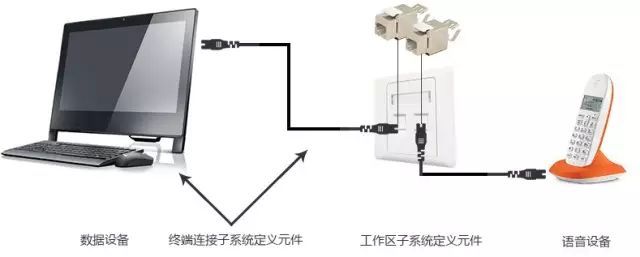

工作區子系統
工作區子系統由終端設備連接到信息插座之間的設備組成。包括：信息插座、插座盒、連接跳線和適配器組成。

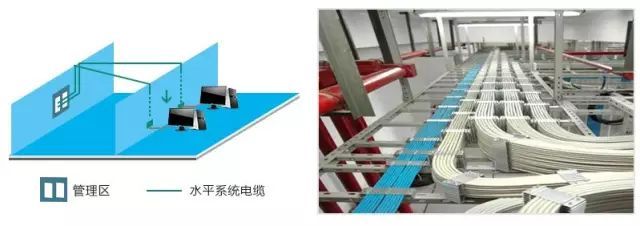

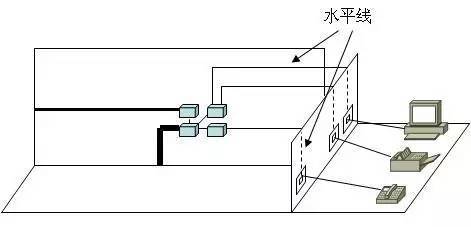

水平區子系統
水平區子系統應由工作區用的信息插座，樓層分配線設備至信息插座的水平電纜、樓層配線設備和跳線等組成。水平子系統根據整個綜合布線系統的要求，應在二級交接間、交接間或設備間的配線設備上進行連接，以構成電話、數據、電視系統和監視系統，并方便地進行管理。

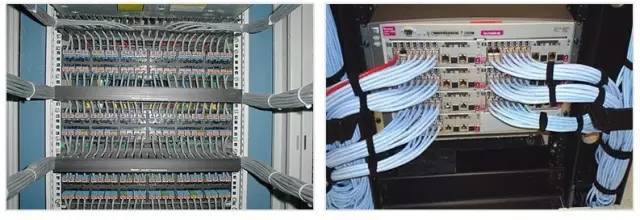

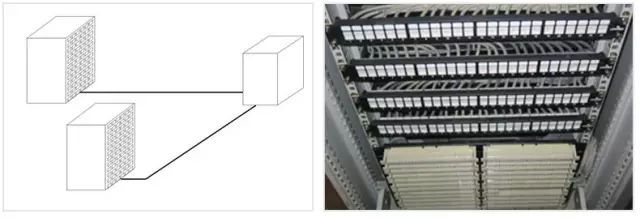

管理子系統
管理子系統設置在樓層分配線設備的房間內。管理間子系統應由交接間的配線設備，輸入/輸出設備等組成，也可應用于設備間子系統中。管理子系統應采用單點管理雙交接。

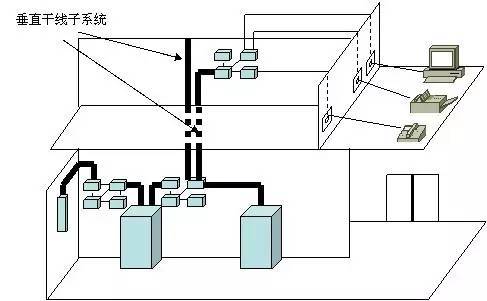

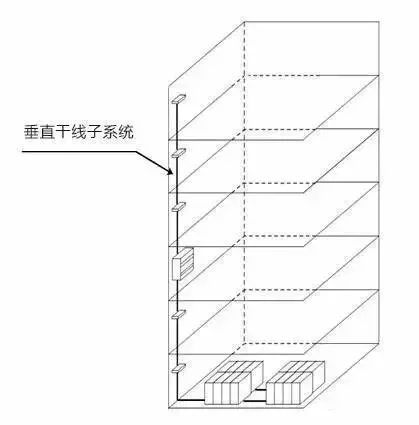

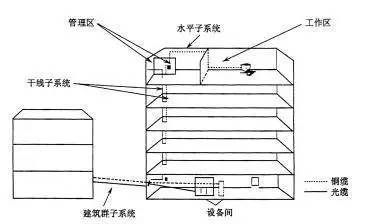

垂直干線子系統
通常是由主設備間（如計算機房、程控交換機房）提供建筑中最重要的銅線或光纖線主干線路，是整個大樓的信息交通樞紐。一般它提供位于不同樓層的設備間和布線框間的多條聯接路徑，也可連接單層樓的大片地區。

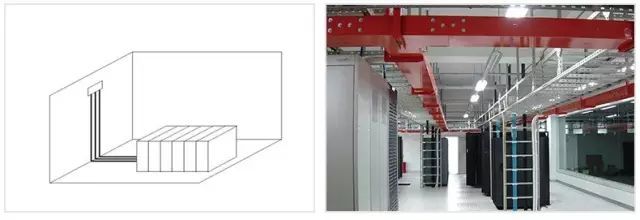

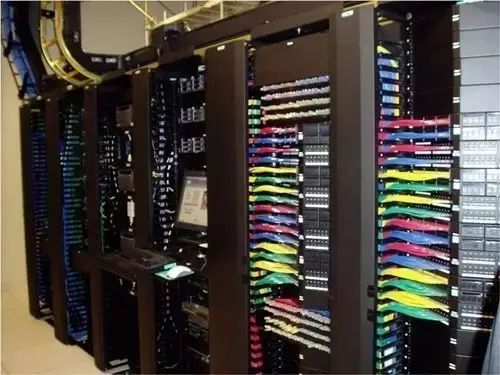

設備間子系統
設備間是在每一幢大樓的適當地點設置進線設備，進行網絡管理以及管理人員值班的場所。設備間子系統應由綜合布線系統的建筑物進線設備、電話、數據、計算機等各種主機設備及其保安配線設備等組成。

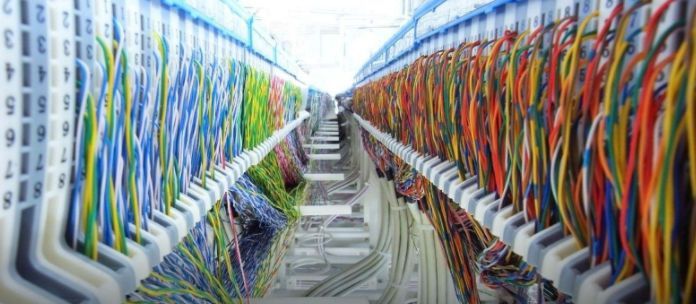

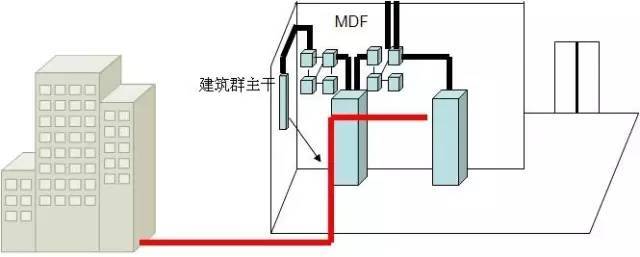

建筑群子系統
建筑群子系統將一棟建筑的線纜延伸到建筑群內的其它建筑的通信設備和設施。它包括銅線、光纖、以及防止其它建筑的電纜的浪涌電壓進入本建筑的保護設備。
常見名詞
1、應用系統：應采用某種方式傳輸信息的系統，這個系統能在綜合布線上正常運行。
2、線纜：線纜是指與信息技術設備相連的電纜、光纜及各種軟電纜。
3、綜合布線：綜合布線是由線纜及相關連接硬件組成的信息傳輸通道，它能支持多種應用系統。綜合布線中不包括應用系統中的各種終端設備和轉換裝置。
4、建筑群、園區：一個或多個建筑物構成的區域。例如：學校、工廠、機場、小區或軍事基地等。
5、建筑群干線電纜、光纜：在建筑群內，連接建筑群配線架與建筑物配線架的電纜、光纜。這種電纜、光纜還可用來直接連接不同建筑物間的建筑物配線架。
6、水平電纜、水平光纜：連接樓層配線架與信息插座之間的電纜、光纜。
7、設備電纜、光纜、軟線：把應用系統的終端設備連接到配線架的電纜、光纜組件。
8、工作區電纜、光纜、軟線：在工作區內，把終端設備連接到信息插座的電纜、光纜組件。工作區電纜、工作區光纜一般稱為軟電纜或跳接線。
9、電纜單元、光纜單元：型式和類別相同的電纜線對或光纖的組合，電纜單元可以帶有屏蔽層。
10、非屏蔽雙絞電纜、對絞電纜：由非屏蔽線對組成的電纜(簡稱非屏蔽電纜)。當有總屏蔽時，稱作帶總屏蔽的非屏蔽電纜。
11、屏蔽雙絞電纜、對絞電纜：由屏蔽線對組成的電纜(簡稱屏蔽電纜)。當有總屏蔽時，稱作帶電總屏蔽的屏蔽雙絞電纜。
12、混合電纜、光纜：兩個或多個不同型式或不同類別的電纜、光纜單元構成的組件，外面包覆一個總護套。護套內還可以有一個總屏蔽。其中，只由電纜單元構成的稱為綜合電纜;只由光纜單元構成的稱為綜合光纜;由電纜單元組件和光纜單元組件構成的稱為混合電纜。
13、跳線：不帶連接器的電纜線對或電纜單元，用在配線架上交接各種鏈路。
14、接插線：一端或兩端帶有連接器的軟電纜或軟光纜。用在配線架上連接各種鏈路，接插線也可用于工作區中。
15、配線架：使用接插線連接鏈路的一種交接裝置，通過配線盤可以方便地改換或斷開鏈路。
16、交接：使用接插線或跳線連接電纜、光纜或設備的一種非永久性連接方式。
17、互連：不用接插線或跳線，一根電纜或光纜直接連接到另一根電纜或光纜及設備的一種連接方式。
18、配線架：電纜或光纜進行端接和連接的裝置。在配線架上可進行互連或交接操作。
19、建筑群配線架：端接建筑群干線電纜、光纜的連接裝置。
20、建筑物配線架：端接建筑物干線電纜、干線光纜并可連接建筑群干線電纜、干線光纜的連接裝置。
21、樓層配線架：水平電纜、水平光纜與其他布線子系統或設備相連接的裝置。
22、鏈路：綜合布線的兩接口間具有規定性能的傳輸通道。鏈路中不包括終端設備、工作區電纜、工作區光纜和設備電纜、設備光纜。
23、通道：連接兩個應用設備進行端到端的信息傳輸路徑。一條物理通道可劃分為若干條邏輯信道。通道中包括應用系統的設備連接線纜和工作區接插線。
24、信息插座、引出端：綜合布線在各工作區的接口，與水平電纜或水平光纜相連接。工作區的終端設備用接插線連到該接口。
25、引入設備：將通信電纜或通信光線按照有關規定引入建筑物的相關設備。
26、公用網接口：公用網與專用網之間的分界點。在多數情況下，公用網接口是公用網設備與綜合布線的連接點。
27、配線間、交接間、電信間：放置配線架、應用設備并進行綜合布線交接和管理的一個專用空間。干線子系統和水平子系統在此進行轉接。
28、設備間：放置電信設備、應用設備和配線架并進行綜合布線交接和管理的空間。
29、工作區：放置應用系統終端設備的地方。綜合布線一般以10平方米的面積稱為一個工作區。
30、轉接點：在水平布線，不同型式或規格的電纜、光纜相連接的點(例如：扁平電纜與圓電纜或不同對數的電線相連點)。
31、終端：能通過通道或鏈路發送和接收信息的一種設備，它以聯機方式工作。
32、信息：客觀事物運動狀態的表征與描述。它是客觀事物運動狀態的符號、序列(如字母、數字)或連接時間的函數(如圖像)。
33、管理點：管理通道的各種交叉連接、直接連接或信息插座的排列。
34、適配器：這種裝置使用不同大小或不同類型的插頭與信息匹配;提供引線的重新排列;允許多對電纜分成較小的幾股;使電纜間互連。
35、平衡、非平衡轉換器：一種將電氣信號由平非平衡或由非平衡轉換為平衡的裝置。可用在雙絞電纜和同軸電纜之間進行阻抗匹配。
36、彎曲半徑：光纖彎曲而不斷裂或不引起過多附加損耗的彎曲半徑。
37、電纜夫：一種在電纜末端滑動的裝置，它與絞盤或手柄相接，安裝時有助于牽引電纜。
38、連接塊、布線塊：連接雙絞電纜的硬件，可用跳接線或接插線來實現鏈路的連接。
39、折射率漸變光纖：折射率沿軸向降低的光纖。光子在芯內反射，光線不斷再聚焦，使得光纜向內彎曲，并能比在低射系數區域里傳輸理更快。這種光纖可提高帶寬。
40、接線張力：安裝線纜時，作用在其上的接力的大小，用N(牛頓)來計量。
41、支持硬件：支架、夾子、柜子、托架、三角架、工具以及其他固定傳輸介質，將連接硬件與墻壁或吊頂相接的實用工具。
42、端接塊：在各類電纜傳輸通道配置中，為端接電纜線對并且在110型配線架連接線對的模壓塑料板。
43、線路：傳輸介質，一般指鏈路。在SNA環境中指網絡的一條鏈接。
44、電路、線路：通電導體構成的通電路徑;應用系統中任何兩點或多點之間的通信鏈路。
